🔎 Le saviez-vous ? Quelle est la différence entre une armoire de puissance, une armoire de commande et une RIO ?
Dans une installation industrielle, chaque armoire a son rôle. Mais savez-vous vraiment ce qui distingue une armoire de puissance, une armoire de commande et un module RIO (Remote I/O) ? Voici un tour d’horizon simple et concret pour mieux comprendre.
⚡ L’armoire de puissance : la source d’énergie
L’armoire de puissance est chargée d’alimenter électriquement les équipements industriels. Elle gère les courants élevés nécessaires au fonctionnement des moteurs, convoyeurs, pompes ou machines-outils.
Elle contient notamment :
- Des disjoncteurs et protections électriques,
- Des contacteurs,
- Des transformateurs,
- Des variateurs de fréquence.
Son rôle est donc vital : elle fournit l’énergie et protège les équipements contre les surtensions ou les courts-circuits.

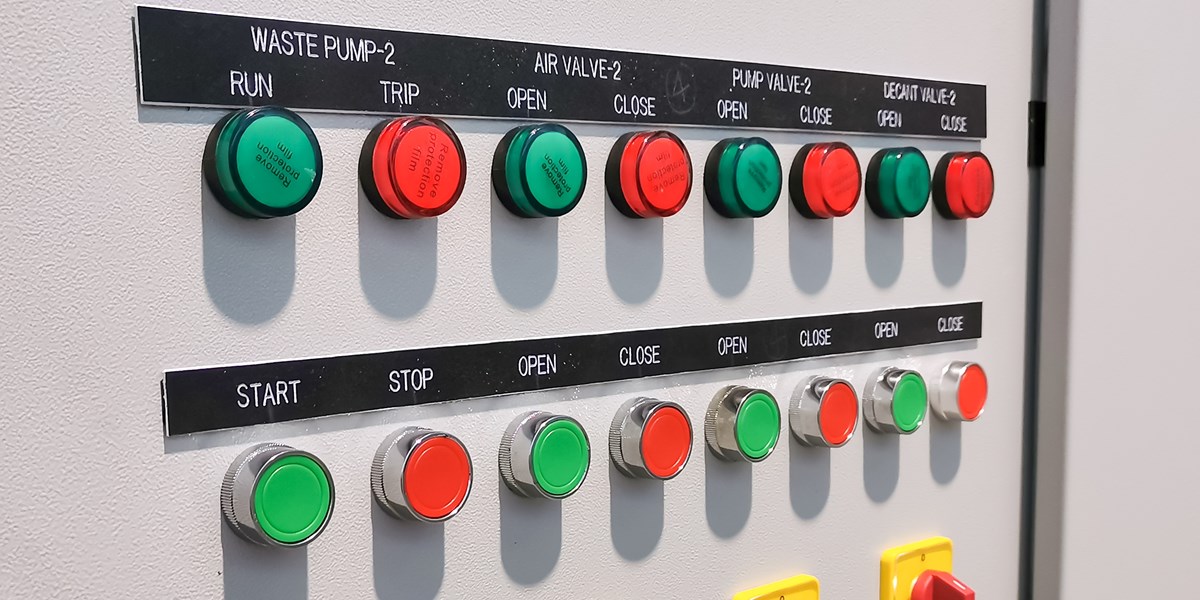

🧠 L’armoire de commande : le cerveau de l’installation
L’armoire de commande centralise les éléments de pilotage et d’automatisation. Elle interprète les signaux des capteurs, traite les données et déclenche les actions nécessaires.
Elle intègre notamment :
- Un ou plusieurs automates programmables (PLC),
- Des alimentations basse tension,
- Des relais et borniers de commande,
- Des interfaces homme-machine (IHM) ou écrans de supervision.
En résumé, elle orchestre l’ensemble de l’installation grâce à des programmes logiques.
🌐 Le RIO (Remote I/O) : le lien intelligent avec le terrain
Le RIO est un module déporté qui permet de connecter des capteurs ou actionneurs situés loin de l’armoire principale, tout en réduisant le câblage.
Installé au plus proche des équipements, il communique avec l’armoire de commande via un réseau (Profinet, Ethernet/IP, etc.).
Ses avantages :
- Réduction du câblage,
- Gain de place,
- Maintenance facilitée,
- Architecture flexible.
Un RIO est donc un véritable relais numérique entre le terrain et le cerveau de l’installation.
🧩 Trois rôles, un seul objectif : une installation performante
Ces trois types d’armoires travaillent ensemble :
- La puissance pour alimenter,
- La commande pour piloter,
- Les RIO pour connecter.
Chez Belgotech, nous concevons et câblons ces armoires sur mesure, en tenant compte des contraintes terrain, des normes en vigueur et des besoins spécifiques de chaque client.
➡️ Une bonne compréhension de ces éléments est essentielle pour assurer la fiabilité, la sécurité et la performance des installations industrielles.
Vous avez un projet d’armoire électrique, d’automatisation ou de modernisation ?
